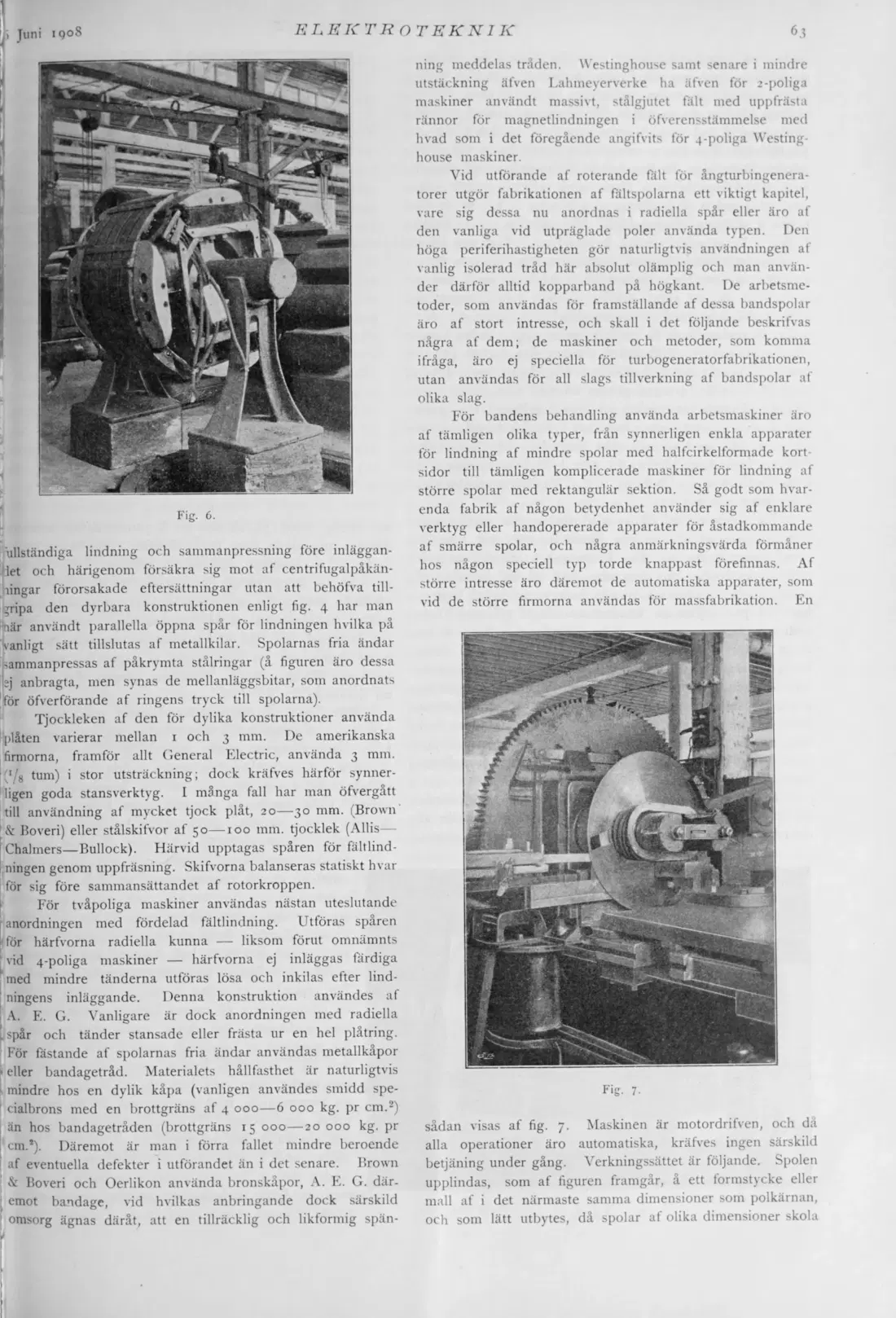

Fig. 6.

'ullständiga lindning och sammanpressning före inlägganlet och härigenom försäkra sig mot af centrifugalpåkänlingar förorsakade eftersättningar utan att behöfva tillgripa den dyrbara konstruktionen enligt fig. 4 har man uär användt parallella öppna spår för lindningen hvilka på vanligt sätt tillslutas af metallkilar. Spolarnas fria ändar .ammanpressas af påkrymta stålringar (å figuren äro dessa sj anbragta, men synas de mellanläggsbitar, som anordnats för öfverförande af ringens tryck till spolarna).

Tjockleken af den för dylika konstruktioner använda plåten varierar mellan 1 och 3 mm. De amerikanska firmorna, framför allt General Electric, använda 3 mm. ‘/8 tum) i stor utsträckning; dock kräfves härför synnerligen goda stansverktyg. I många fall har man öfvergatt till användning af mycket tjock plåt, 20 — 30 mm. (Brown : & Boveri) eller stålskifvor af 50 — 100 mm. tjocklek (Allis—

! Chalmers — Bullock). Härvid upptagas spåren för fältlindningen genom uppfräsning. Skifvorna balanseras statiskt hvar för sig före sammansättandet af rotorkroppen.

För tvåpoliga maskiner användas nästan uteslutande 1 anordningen med fördelad fältlindning. Utföras sparen för härfvorna radiella kunna — liksom förut omnämnts vid 4-poliga maskiner — härfvorna ej inläggas färdiga med mindre tänderna utföras lösa och inkilas efter lindningens inläggande. Denna konstruktion användes af ! A. E. G. Vanligare är dock anordningen med radiella f spår och tänder stansade eller frästa ur en hel plåtring.

För fästande af spolarnas fria ändar användas metallkåpor - eller bandagetråd. Materialets hållfasthet är naturligtvis mindre hos en dylik kåpa (vanligen användes smidd specialbrons med en brottgräns af 4 000 — 6 000 kg. pr cm.2) än hos bandagetråden (brottgräns 15 000 — 20 000 kg. pr cm.*). Däremot är man i förra fallet mindre beroende af eventuella defekter i utförandet än i det senare. Brown & Boveri och Oerlikon använda bronskåpor, A. E. G. däri emot bandage, vid hvilkas anbringande dock särskild 1 omsorg ägnas däråt, att en tillräcklig och likformig spän¬

ning meddelas tråden. Westinghouse samt senare i mindre utstäckning äfven Lahmeyerverke ha äfven för 2-poliga maskiner användt massivt, stålgjutet fält med uppfrästa rännor för magnetlindningen i öfverensstämmelse med hvad som i det föregående angifvits för 4-poliga Westinghouse maskiner.

Vid utförande af roterande fält för ångturbingeneratorer utgör fabrikationen af fältspolarna ett viktigt kapitel, vare sig dessa nu anordnas i radiella spår eller äro af den vanliga vid utpräglade poler använda typen. Den höga periferihastigheten gör naturligtvis användningen af vanlig isolerad tråd här absolut olämplig och man använder därför alltid kopparband på högkant. De arbetsmetoder, som användas för framställande af dessa bandspolar äro af stort intresse, och skall i det följande beskrifvas några af dem; de maskiner och metoder, som komma ifråga, äro ej speciella för turbogeneratorfabrikationen, utan användas för all slags tillverkning af bandspolar af olika slag.

För bandens behandling använda arbetsmaskiner äro af tämligen olika typer, från synnerligen enkla apparater för lindning af mindre spolar med halfcirkelformade kortsidor till tämligen komplicerade maskiner för lindning af större spolar med rektangulär sektion. Så godt som hvarenda fabrik af någon betydenhet använder sig af enklare verktyg eller handopererade apparater för åstadkommande af smärre spolar, och några anmärkningsvärda förmåner hos någon speciell typ torde knappast förefinnas. Af större intresse äro däremot de automatiska apparater, som vid de större firmorna användas för massfabrikation. En

Fig. 7-

sådan visas af fig. 7. Maskinen är motordrifven, och då alla operationer äro automatiska, kräfves ingen särskild betjäning under gång. Verkningssättet är följande. Spolen upplindas, som af figuren framgår, å ett formstycke eller mall af i det närmaste samma dimensioner som polkärnan, och som lätt utbytes, då spolar af olika dimensioner skola
