Icitt åstadkomma en svagt reducerande låga, hvarigenom järnets onödiga oxidering under uppvärmningen undvikes.

Dellwiks Vattengasverk.

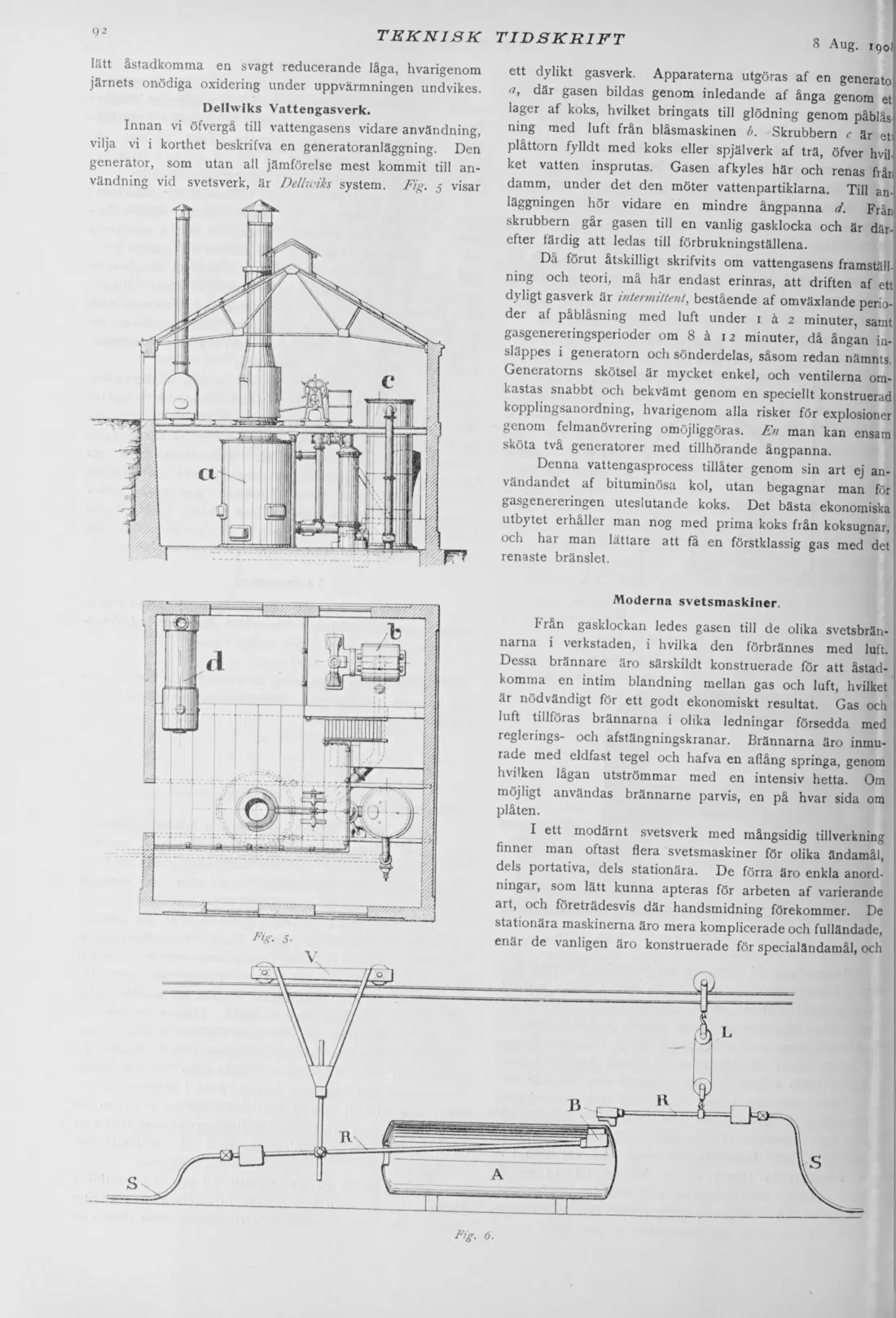

Innan vi öfvergå till vattengasens vidare användning, vilja vi i korthet beskrifva en generatoranläggning. Den generator, som utan all jämförelse mest kommit till användning vid svetsverk, är Dellunks system. Fig. 5 visar

TIDSKRIET

S A ug.

1 9 0 <j

ett dylikt gasverk. Apparaterna utgöras af en generato a, där gasen bildas genom inledande af ånga genom et lager af koks, hvilket bringats till glödning genom påblås ning med luft från biåsmaskinen b. Skrubbern c är eti plåttorn fylldt med koks eller spjälverk af trä, öfver hvilket vatten insprutas. Gasen afkyles här och renas från damm, under det den möter vattenpartikiarna. Till an-! läggningen hör vidare en mindre ångpanna d. Från skrubbern går gasen till en vanlig gasklocka och är där-! efter färdig att ledas till förbrukningställena.

Då förut åtskilligt skrifvits om vattengasens framställning och teori, må här endast erinras, att driften af ett dy ligt gasverk är intermittenl , bestående af omväxlande perioder af påblåsning med luft under 1 å 2 minuter, samt gasgenereringsperioder om 8 å 12 minuter, då ångan insläppes i generatorn och sönderdelas, såsom redan nämnts. Generatorns skötsel är mycket enkel, och ventilerna omkastas snabbt och bekvämt genom en speciellt konstruerad kopphngsanordning, hvarigenom alla risker för explosioner genom felmanövrering omöjliggöras. En man kan ensam sköta två generatorer med tillhörande ångpanna.

Denna vattengasprocess tillåter genom sin art ej användandet af bituminösa kol, utan begagnar man för gasgenereringen uteslutande koks. Det bästa ekonomiska utbytet erhåller man nog med prima koks från koksugnar, och har man lättare att få en förstklassig gas med det renaste bränslet.

Fig. 5.

Moderna svetsmaskiner.

Från gasklockan ledes gasen till de olika svetsbrännarna i verkstaden, i hvilka den förbrännes med luft. Dessa brännare äro särskildt konstruerade för att åstadkomma en intim blandning mellan gas och luft, hvilket är nödvändigt för ett godt ekonomiskt resultat. Gas och luft tillföras brännarna i olika ledningar försedda med reglerings- och afstängningskranar. Brännarna äro inmurade med eldfast tegel och hafva en aflång springa, genom hvilken lågan utströmmar med en intensiv hetta. Om möjligt användas brännarne parvis, en på hvar sida om plåten.

I ett modärnt svetsverk med mångsidig tillverkning finner man oftast flera svetsmaskiner för olika ändamål, dels portativa, dels stationära. De förra äro enkla anordningar, som lätt kunna apteras för arbeten af varierande art, och företrädesvis där handsmidning förekommer. De stationära maskinerna äro mera komplicerade och fulländade, enär de vanligen äro konstruerade för specialändamål, och

Fig. 6.
