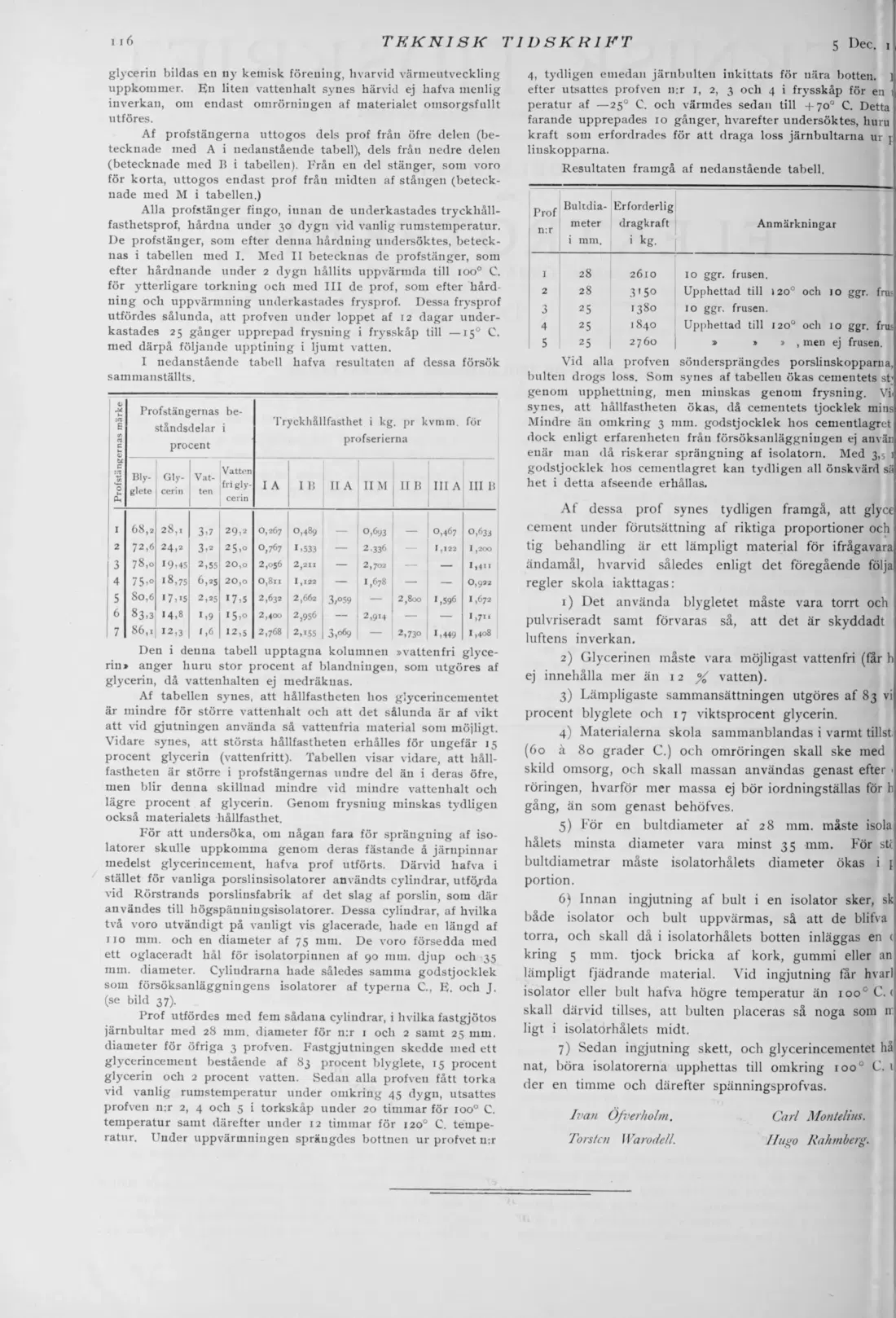

glycerin bildas en ny kemisk förening, hvarvid värmeutveckling uppkommer. En liten vattenhalt synes härvid ej hafva menlig inverkan, om endast omrörningen af materialet omsorgsfullt utföres.

Af profstängerna uttogos dels prof från öfre delen (betecknade med A i nedanstående tabell), dels från nedre delen (betecknade med B i tabellen). Erån en del stänger, som voro för korta, uttogos endast prof från midten af stången (betecknade med M i tabellen.)

Alla profstänger fingo, innan de underkastades tryckhållfasthetsprof, hårdna under 30 dygn vid vanlig rumstemperatur. De profstänger, som efter denna hårdning undersöktes, betecknas i tabellen med I. Med II betecknas de profstänger, som efter hårdnande under 2 dygn hållits uppvärmda till ioo° C. för ytterligare torkning och med III de prof, som efter hårdning och uppvärmning underkastades frysprof. Dessa frysprof utfördes sålunda, att prof ven under loppet af 12 dagar underkastades 25 gånger upprepad frysning i frysskåp till — 150 C. med därpå följande upptining i ljumt vatten.

I nedanstående tabell hafva resultaten af dessa försök sammanställts.

;

>-

:

B

t n C3 C »- <D

b£

c

:ra

t n

'0

H

Profstängernas beståndsdelar i

procent

Tryckhållfasthet i kg. pr kvmm. profserierna

för

Bly¬

glete

Gly¬

cerin

Vat¬

ten

Vatten fri glycerin

I A

I B

II A

II M

II B

III A

III B

1

68,2

28,1

3.7

29,2

0,267

0,489

_

0,693

—

0,467

0,633

2

72,6

24,2

3.2

25,°

0,767

1,533

—

2.336

—

I ,122

I ,200

3

oc

"o

19.45

2,55

20,0

2,056

2,211

—

2,702

—

—

1,411

4

75>°

18,75

6,25

20,0

o,8n

1,122

—

1,678

—

—

0,922

5

80,6

DOS

2,25

17.5

2,632

2,662

3,°59

—

2,800

1,596

1,672

6

83-3

14,8

1.9

15.°

2,400

2,956

—

2,914

—

—

1,7“

7

86,1

12,3

t, 6

12,5

2,768

2,155

3,o69

—

2,730

1,449

1,408

Den i denna tabell upptagna kolumnen »vattenfri glycerin» anger huru stor procent af blandningen, som utgöres af glycerin, då vattenhalten ej medräknas.

Af tabellen synes, att hållfastheten hos glycerincementet är mindre för större vattenhalt och att det sålunda är af vikt att vid gjutningen använda så vattenfria material som möjligt. Vidare synes, att största hållfastheten erhålles för ungefär 15 procent glycerin (vattenfritt). Tabellen visar vidare, att hållfastheten är större i profstängernas undre del än i deras öfre, men blir denna skillnad mindre vid mindre vattenhalt och lägre procent af glycerin. Genom frysning minskas tydligen också materialets hållfasthet.

För att undersöka, om någan fara för sprängning af isolatorer skulle uppkomma genom deras fästande å järnpinnar medelst glyceriucement, hafva prof utförts. Därvid hafva i stället för vanliga porslinsisolatorer användts cylindrar, utfö.rda vid Rörstrands porslinsfabrik af det slag af porslin, som där användes till högspänningsisolatorer. Dessa cylindrar, af hvilka två voro utvändigt på vanligt vis glacerade, hade en längd af 110 mm. och en diameter af 75 mm. De voro försedda med ett oglaceradt hål för isolatorpinnen af 90 mm. djup och 35 mm. diameter. Cylindrarna hade således samma godstjocklek som försöksanläggningens isolatorer af typerna C., E. och J. (se bild 37).

Prof utfördes med fem sådana cylindrar, i hvilka fastgjötos järnbultar med 28 mm. diameter för n:r 1 och 2 samt 25 mm. diameter för öfriga 3 profven. Fastgjutuingen skedde med ett glycerincement bestående af 83 procent blyglete, 15 procent glycerin och 2 procent vatten. Sedan alla profven fått torka vid vanlig rumstemperatur under omkring 45 dygn, utsattes profven n:r 2, 4 och 5 i torkskåp under 20 timmar för ioo° C. temperatur samt därefter under 12 timmar för 120° C. temperatur. Under uppvärmningen sprängdes bottnen ur profvet n:r

4, tydligen emedan järnbulten inkittats för nära botten. ] efter utsattes profven n:r 1, 2, 3 och 4 i frysskåp för en t peratur af — 250 C. och värmdes sedan till 4- 70° C. Detta farande upprepades 10 gånger, hvarefter undersöktes, huru kraft som erfordrades för att draga loss järnbultarna ur t

linskopparna.

Resultaten framgå af nedanstående tabell.

Prof

Bukdia-

Erforderlig

n:r

meter

dragkraft

Anmärkningar

i mm.

i kg.

1

28

2610

■

10 ggr. frusen.

2

28

3 ’5o

Upphettad till 120° och 10 ggr. frus

3

25

1380

10 ggr. frusen.

4

25

1 840

Upphettad till 120° och 10 ggr. frus

5

25

2760

» » » , men ej frusen.

Vid alla profven

söndersprängdes porslinskopparna,

bulten drogs loss. Som synes af tabellen ökas cementets st' genom upphettning, men minskas genom frysning. Vii synes, att hållfastheten ökas, då cementets tjocklek mins Mindre än omkring 3 mm. godstjocklek hos cementlagret dock enligt erfarenheten från försöksanläggningen ej använ enär man då riskerar sprängning af isolatorn. Med 3,5 1 godstjocklek hos cementlagret kan tydligen all önskvärd sä het i detta afseende erhållas.

Af dessa prof synes tydligen framgå, att glyce cement under förutsättning af riktiga proportioner och tig behandling är ett lämpligt material för ifrågavara ändamål, hvarvid således enligt det föregående följa regler skola iakttagas:

1) Det använda blygletet måste vara torrt och pulvriseradt samt förvaras så, att det är skyddadt luftens inverkan.

2) Glycerinen måste vara möjligast vattenfri (får hi ej innehålla mer än 12 % vatten).

3) Lämpligaste sammansättningen utgöres af 83 vi procent blyglete och 1 7 viktsprocent glycerin.

4) Materialerna skola sammanblandas i varmt tillst. (60 ä 80 grader C.) och omröringen skall ske med skild omsorg, och skall massan användas genast efter •' röringen, hvarför mer massa ej bör iordningställas för h gång, än som genast behöfves.

5) För en bultdiameter af 28 mm. måste isola | hålets minsta diameter vara minst 35 mm. För stc bultdiametrar måste isolatorhålets diameter ökas i { portion.

6) Innan ingjutning af bult i en isolator sker, sk både isolator och bult uppvärmas, så att de blifva torra, och skall då i isolatorhålets botten inläggas en ( kring 5 mm. tjock bricka af kork, gummi eller an lämpligt fjädrande material. Vid ingjutning får hvarl isolator eller bult hafva högre temperatur än ioo° C. < skall därvid tillses, att bulten placeras så noga som ir. ligt i isolatorhålets midt.

7) Sedan ingjutning skett, och glycerincementet hå nat, böra isolatorerna upphettas till omkring roo° C. 1 der en timme och därefter spänningsprofvas.

Ivan Öfiievhohn. Carl Montelius.

Torsten Warodell. Hugo Rahmberg.
