å 165 mm. diameter för 12000 volt, under förutsättning att prima porslin användes. För högre spänningar erhålles tillräcklig isolation genom kopplande af flera sådana enheter i serie. Dylika isolatorer för 100000 volt äro dels under byggnad, dels föreslagna, och rekommenderas härför fyra isolatorer i serie å hvardera 250 mm. diameter.

Fig. 5.

Genom försök har visats, att då ett större flertal dylika länkisolatorer seriekopplas den för öfverslag erforderliga spänningen växer proportionellt med seriens antal. Användes däremot ett mindre antal länkisolatorer fördelar sig den elektriska påkänningen ej likformigt; så t. ex. visade ett dylikt länksystem med tre isolatorer i serie å 250 mm. diameter, som utsattes för 75000 volt, att spänningsfallen voro 43 % af liniespänningen å isolatorn närmast marken, 27 % å den mellersta och 30 % å den öfversta, hvarvid den högst belägna isolatorn befann sig 1,8 från marken. Isolatorn närmast linjen var sålunda utsatt för 32000 volt, eller mindre än 40 % af den högsta tillåtna för en isolator.

1 no

Isolatorerna profvas i torrt tillstånd med 3 lj2 gångei den tillåtna spänningen och väta med två gånger denna spänning. Af intresse är att vid våta isolatorer spänningsgradienten blir densamma för flera enheter i serie, tydliger på grund af det ledande fuktighetslagret på ytan; likaså att spänningsfördelningen blir jämnare, ju högre isolatorerna hänga öfver marken.

Vid användande af flera enheter i serie göres lämpligen afstånden mellan medelpunkterna lika med diametern. Isolatorns porslinsdelar sammanhålles vanligen med en kort stållina med sammanbultade ändar. En enkel ståltråd trädd flera hvart genom isolatorerna, gör äfven god tjänst.

Länkisolatorerna ha visat sig mycket användbara vid trolleylinier för hög spänning. Särskildt ha de profvats å en 6600 volts linie med »catenarie»-upphängning at tråden, där de gifvit vida bättre resultat än trä- eller compoundisolatorer.

Som förnämsta fördelar hos länkisolatorerna framhållas :

1) Stor användbarhet för olika ändamål.

2) Lätt transport.

3) Enkel liniekonstruktion i synnerhet i kurvor.

4) Bristandet af en isolator gör ej linien obrukbar.

5) Bättre skydd mot åska, på gund af att linietråden hänger under tvärarmen.

6) Stor mekanisk hållfasthet.

7) Priset å länkisolatorerna växer proportionellt mot spänningen i stället för kubiskt såsom förhållandet är vid vanliga isolatortyper.

Länkisolatorerna tillverkas af General Electric Co., Schenertady N. Y. U. S. A. Som intressant detalj må tilläggas, att de ringformiga hålen borras, innan isolatorn sättes i ugnen medelst en synnerligen enkel maskin.

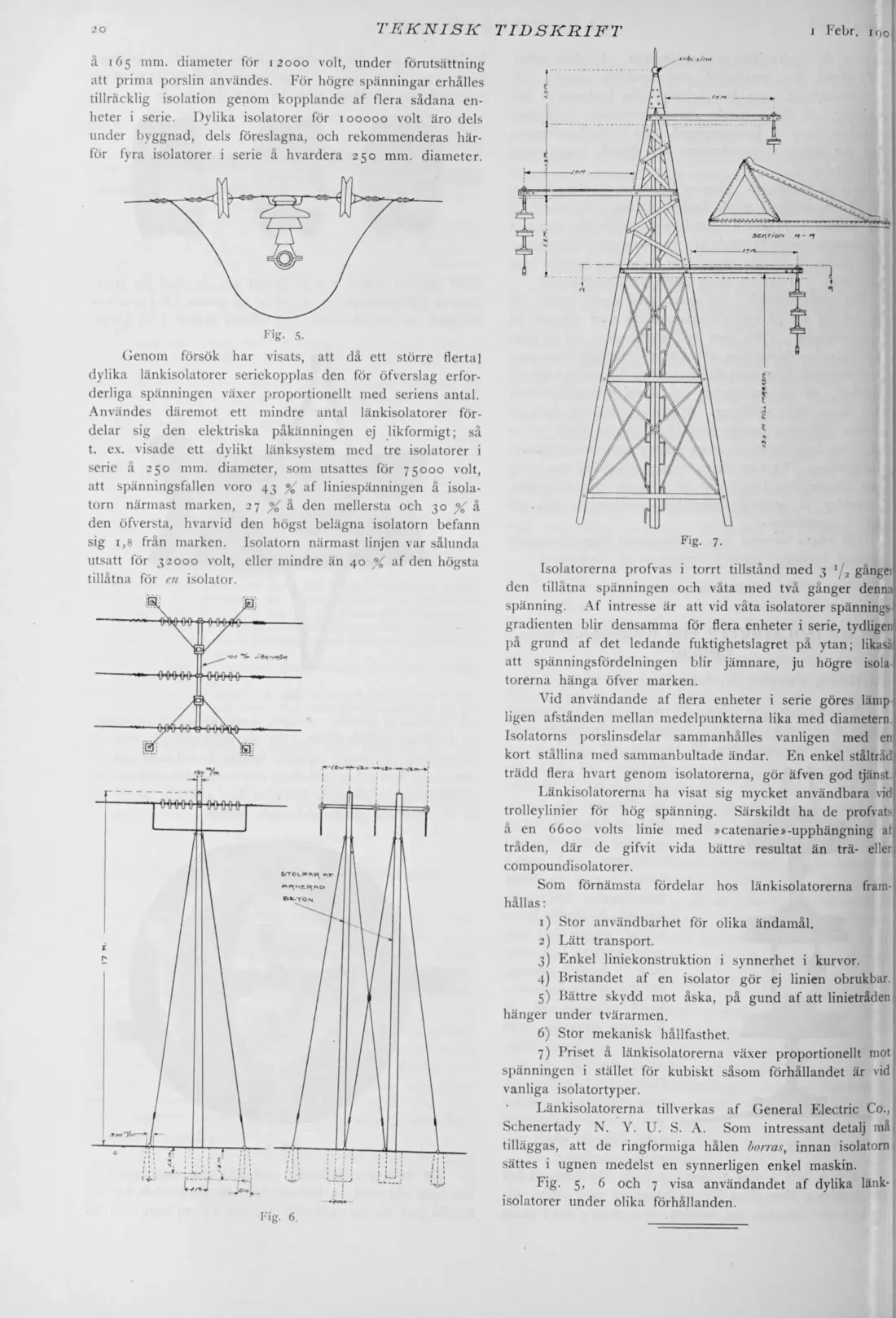

Fig. 5, 6 och 7 visa användandet af dylika länkisolatorer under olika förhållanden.

Fig. 6.
