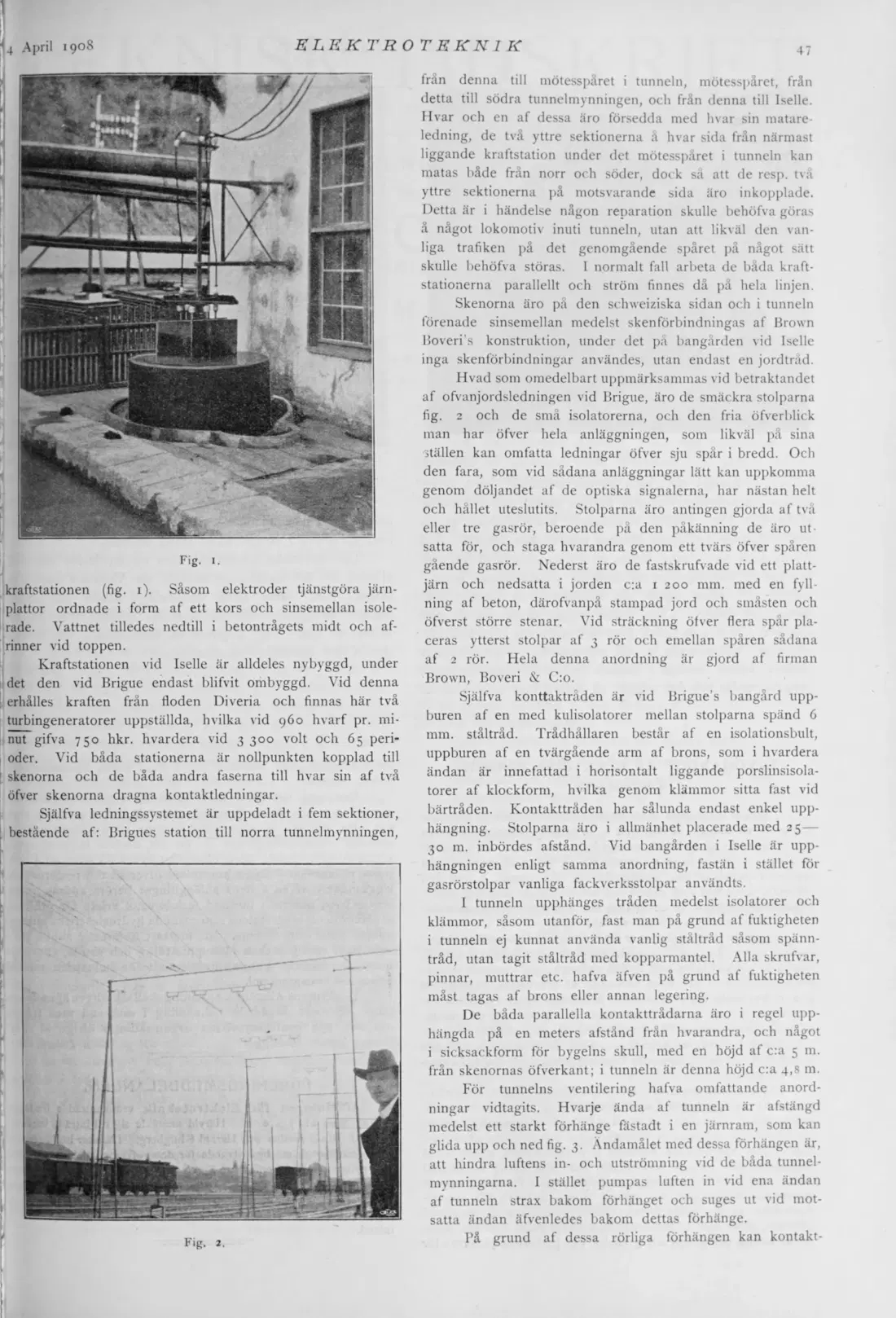

kraftstationen (fig. 1). Såsom elektroder tjänstgöra järnplattor ordnade i form af ett kors och sinsemellan isolerade. Vattnet tilledes nedtill i betontrågets midt och afrinner vid toppen.
Kraftstationen vid Iselle är alldeles nybyggd, under det den vid Brigue endast blifvit ombyggd. Vid denna erhålles kraften från floden Diveria och finnas här två turbingeneratorer uppställda, hvilka vid 960 hvarf pr. minut gifva 750 hkr. hvardera vid 3 300 volt och 65 perioder. Vid båda stationerna är nollpunkten kopplad till skenorna och de båda andra faserna till hvar sin af två öfver skenorna dragna kontaktledningar.
Själfva ledningssystemet är uppdeladt i fem sektioner, bestående af: Brigues station till norra tunnelmynningen,
från denna till mötesspåret i tunneln, mötesspåret, från detta till södra tunnelmynningen, och från denna till Iselle. Hvar och en af dessa äro försedda med hvar sin matareledning, de två yttre sektionerna ä hvar sida från närmast liggande kraftstation under det mötesspåret i tunneln kan matas både från norr och söder, dock så att de resp. två yttre sektionerna på motsvarande sida äro inkopplade. Detta är i händelse någon reparation skulle behöfva göras å något lokomotiv inuti tunneln, utan att likväl den vanliga trafiken på det genomgående spåret på något sätt skulle behöfva störas. I normalt fall arbeta de båda kraftstationerna parallellt och ström finnes då på hela linjen.
Skenorna äro på den schweiziska sidan och i tunneln förenade sinsemellan medelst skenförbindningas af Brown Boveri’s konstruktion, under det pä bangården vid Iselle inga skenförbindningar användes, utan endast en jordträd.
Hvad som omedelbart uppmärksammas vid betraktandet af ofvanjordsledningen vid Brigue, äro de smäckra stolparna fig. 2 och de små isolatorerna, och den fria öfverblick man har öfver hela anläggningen, som likväl på sina ställen kan omfatta ledningar öfver sju spår i bredd. Och den fara, som vid sådana anläggningar lätt kan uppkomma genom döljandet af de optiska signalerna, har nästan helt och hället uteslutits. Stolparna äro antingen gjorda af två eller tre gasrör, beroende på den påkänning de äro utsatta för, och staga hvarandra genom ett tvärs öfver spåren gående gasrör. Nederst äro de fastskrufvade vid ett plattjärn och nedsatta i jorden c:a 1 200 mm. med en fyllning af beton, därofvanpå stampad jord och småsten och öfverst större stenar. Vid sträckning öfver flera spår placeras ytterst stolpar af 3 rör och emellan spåren sådana af 2 rör. Hela denna anordning är gjord af firman Brown, Boven & C:o.
Själfva konttaktråden är vid Brigue’s bangård uppburen af en med kulisolatorer mellan stolparna spänd 6 mm. ståltråd. Trådhållaren består af en isolationsbult, uppburen af en tvärgående arm af brons, som i hvardera ändan är innefattad i horisontalt liggande porslinsisolatorer af klockform, hvilka genom klämmor sitta fast vid bärtråden. Kontaktträden har sålunda endast enkel upphängning. Stolparna äro i allmänhet placerade med 25 — 30 m. inbördes afstånd. Vid bangården i Iselle är upphängningen enligt samma anordning, fastän i stället för gasrörstolpar vanliga fackverksstolpar användts.
I tunneln upphänges tråden medelst isolatorer och klämmor, såsom utanför, fast man på grund af fuktigheten i tunneln ej kunnat använda vanlig ståltråd såsom spänntråd, utan tagit ståltråd med kopparmantel. Alla skrufvar, pinnar, muttrar etc. hafva äfven på grund af fuktigheten måst tagas af brons eller annan legering.
De båda parallella kontakttrådarna äro i regel upphängda på en meters afstånd från hvarandra, och något i sicksackform för bygelns skull, med en höjd af c:a 5 m. från skenornas öfverkant; i tunneln är denna höjd c:a 4,8 m.
För tunnelns ventilering hafva omfattande anordningar vidtagits. Hvarje ända af tunneln är afstängd medelst ett starkt förhänge fästadt i en järnram, som kan glida upp och ned fig. 3. Ändamålet med dessa förhängen är, att hindra luftens in- och utströmning vid de båda tunnelmynningarna. I stället pumpas luften in vid ena ändan af tunneln strax bakom förhänget och suges ut vid motsatta ändan äfvenledes bakom dettas förhänge.
