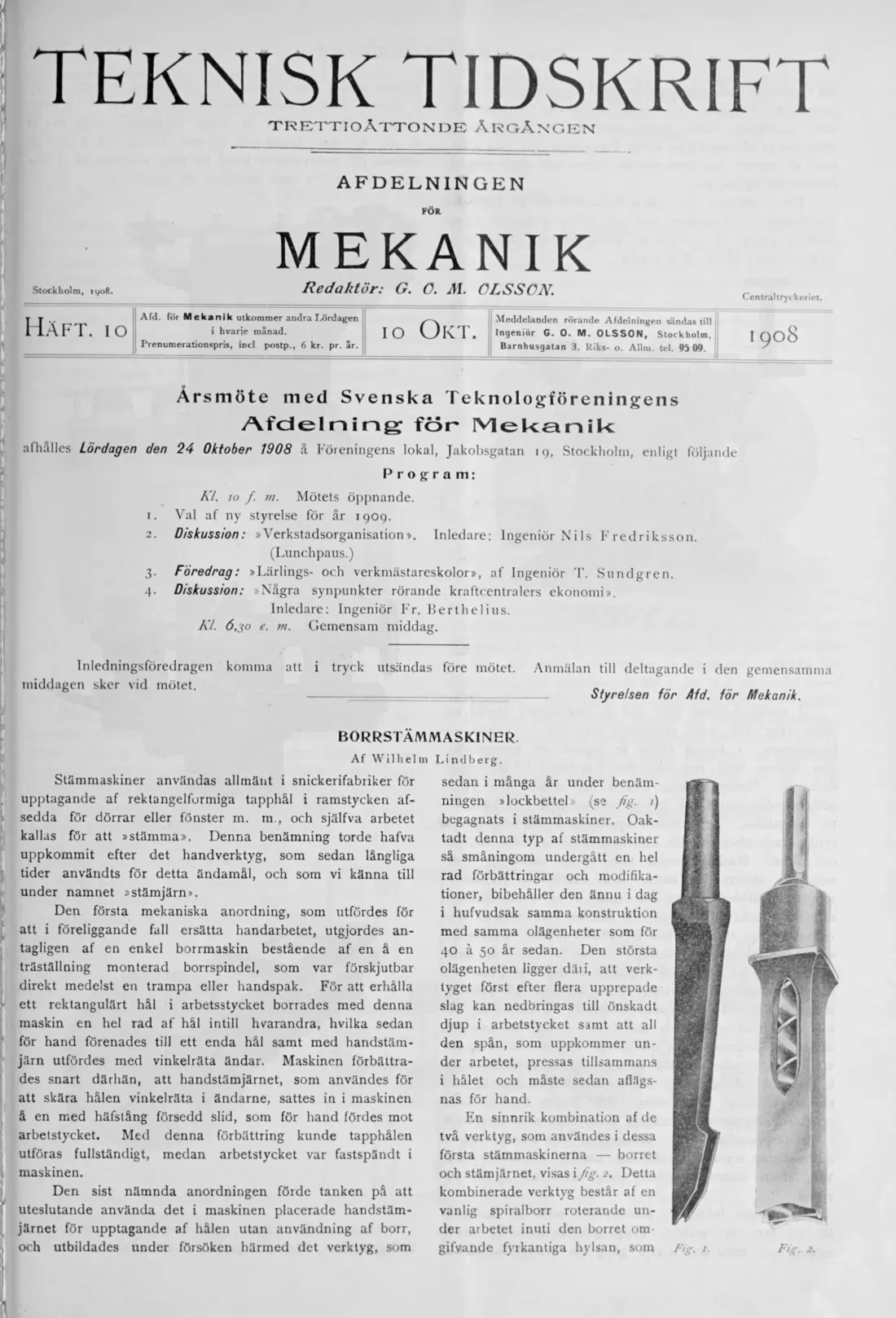

Årsmöte med Svenska Teknologföreningens

Afdelning för Mekanik

afhålles Lördagen den 24 Oktober 1908 ä Föreningens lokal, Jakobsgatan 19, Stockholm, enligt följande

Program:

Kl. 10 f. m. Mötets öppnande.

Val af ny styrelse för år 1909.

Diskussion: »Verkstadsorganisation». Inledare: IngeniörNils Fredriksson. (Lunchpaus.)

Föredrag: »Lärlings- och verkmästareskolor», af Ingeniör T. Sundgren. Diskussion: »Några synpunkter rörande kraftcentralers ekonomi».

Inledare: Ingeniör Fr. II er t hel i us.

Kl. 6,30 e. m. Gemensam middag.

1 .

2.

3-

4-

Inledningsföredragen komma att i tryck utsändas före mötet. Anmälan till deltagande i den gemensamma middagen sker vid mötet. för Afä. för Mekanik.

Stämmaskiner användas allmänt i snickerifabriker för upptagande af rektangelformiga tapphål i ramstycken afsedda för dörrar eller fönster m. m , och själfva arbetet kallas för att »stämma». Denna benämning torde hafva uppkommit efter det handverktyg, som sedan långliga tider användts för detta ändamål, och som vi känna till under namnet »stämjärn».

Den första mekaniska anordning, som utfördes för att i föreliggande fall ersätta handarbetet, utgjordes antagligen af en enkel borrmaskin bestående af en å en träställning monterad borrspindel, som var förskjutbar direkt medelst en trampa eller handspak. För att erhålla ett rektangulärt hål i arbetsstycket borrades med denna maskin en hel rad af hål intill hvarandra, hvilka sedan för hand förenades till ett enda hål samt med handstämjärn utfördes med vinkelräta ändar. Maskinen förbättrades snart därhän, att handstämjärnet, som användes för att skära hålen vinkelräta i ändarne, sattes in i maskinen å en med häfstång försedd slid, som för hand fördes mot arbetstycket. Med denna förbättring kunde tapphålen utföras fullständigt, medan arbetstycket var fastspändt i maskinen.

Den sist nämnda anordningen förde tanken på att uteslutande använda det i maskinen placerade handstämjärnet för upptagande af hålen utan användning af borr, och utbildades under försöken härmed det verktyg, som

BORRSTÄMMASKINER

Af Wilhelm Lindberg.

sedan i många år under benämningen »lockbettel» (se fig. /) begagnats i stämmaskiner. Oaktadt denna typ af stämmaskiner så småningom undergått en hel rad förbättringar och modifikationer, bibehåller den ännu i dag i hufvudsak samma konstruktion med samma olägenheter som för 40 å 50 år sedan. Den största olägenheten ligger däii, att verktyget först efter flera upprepade slag kan nedbringas till önskadt djup i arbetstycket samt att all den spån, som uppkommer under arbetet, pressas tillsammans i hålet och måste sedan aflägsnas för hand.

En sinnrik kombination af de två verktyg, som användes i dessa första stämmaskinerna — borret och stämjärnet, visas i fig. 2. Detta kombinerade verktyg består af en vanlig spiralborr roterande under arbetet inuti den borret omgifvande fyrkantiga hylsan, som

’/‘r. 1.

Fig. 2.
