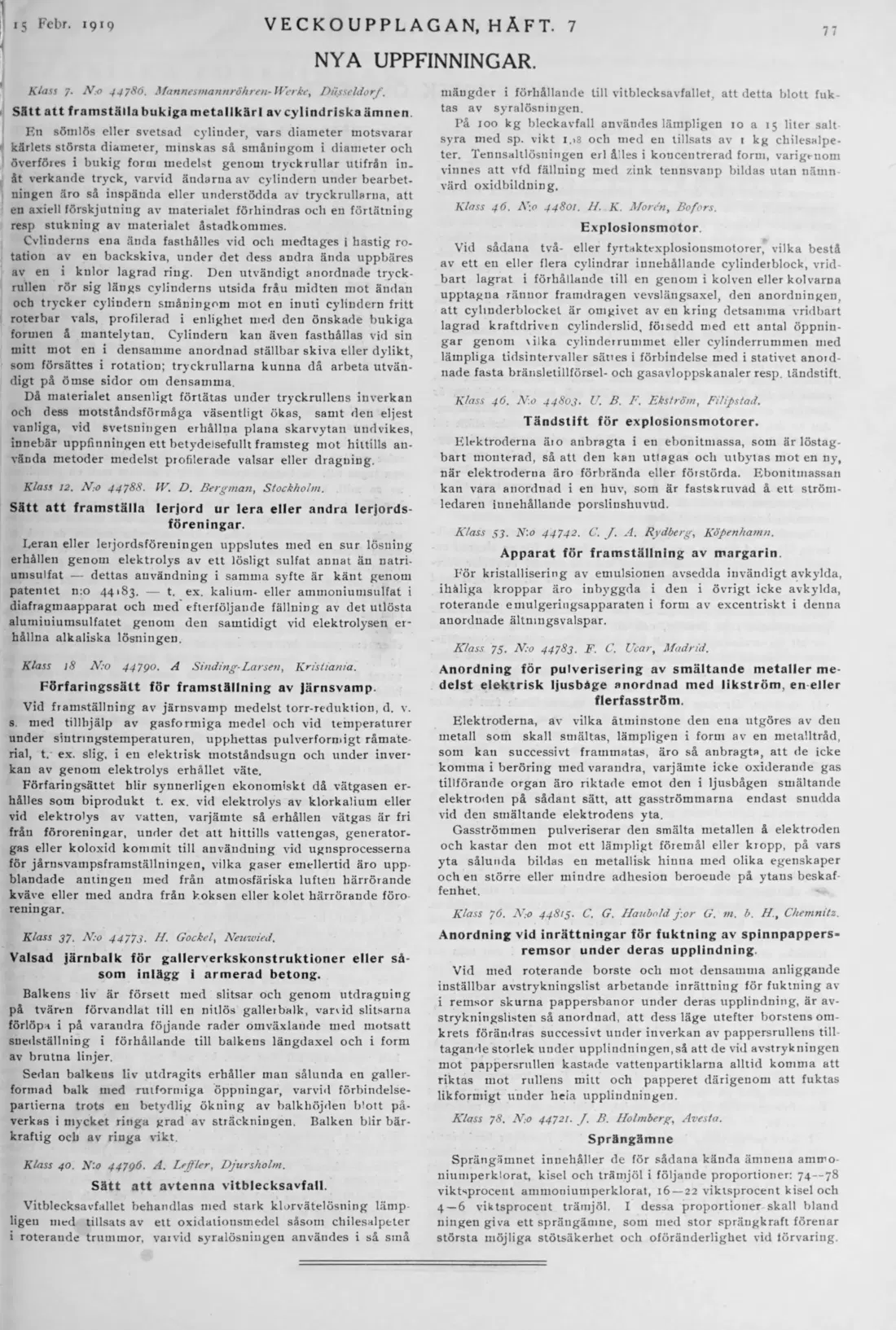

Teknisk tidskrift 1919

i5 Febr. 1919

77

VECKOUPPLAGAN, HÅFT. 7

NYA UPPFINNINGAR.

Klass 7. N.o 44786. Mannestna n n röh ren - IVcrke, Diisscldorf.

Sätt att framställa bukiga meta II kärl av cylindriska ämnen.

En sömlös eller svetsad cylinder, vars diameter motsvarar kärlets största diameter, minskas så småningom i diameter och överföres i bukig form medelst genom tryckrullar utifrån inåt verkande tryck, varvid ändarna av cylindern under bearbetningen äro så inspända eller understödda av tryckrullarna, att en axiell förskjutning av materialet förhindras och en förtätning resp stukning av materialet åstadkommes.

Cvlinderns ena ända fasthålles vid och medtages i hastig rotation av en backskiva, under det dess andra ända uppbäres av en i kulor lagrad ring. Den utvändigt anordnade tryckrullen rör sig längs cylinderns utsida fråu midten mot ändan och trycker cylindern småningom mot en inuti cylindern fritt roterbar vals, profilerad i enlighet med den önskade bukiga formen å mantelytan. Cylindern kan även fasthållas vid sin mitt mot en i densamme anordnad ställbar skiva eller dylikt, som försättes i rotation; tryckrullarna kunna då arbeta utvändigt på ömse sidor om densamma.

Då materialet ansenligt förtätas under tryckrullens inverkan och dess motståndsförmåga väsentligt ökas, samt den eljest vanliga, vid svetsningen erhållna plana skarvytan uttdvikes, innebär uppfinningen ett betydelsefullt framsteg mot hittills använda metoder medelst profilerade valsar eller dragning.

Klass 12. N.-o 44788. IV. D. Bergman , Stockholm.

Sätt att framställa lerjord ur lera eller andra lerjords-

föreningar.

Deran eller letjordsföreningen uppslutes med en sur lösning erhållen genom elektrolys av ett lösligt sulfat annat än natriumsulfat — dettas användning i samma syfte är känt genom patentet n:o 44183. — t. ex. kalium- eller ammoniumsulfat i diafragmaapparat och med efterföljande fällning av det utlösta alumiuiumsulfatet genom den samtidigt vid elektrolysen erhållna alkaliska lösningen.

Klass 18 Al: o 447Q0. A Sinding- Larsen , Kristiania.

Förfaringssätt för framställning av järnsvamp.

Vid framställning av järnsvamp medelst torr-reduktion, d. v. s. med tillhjälp av gasformiga medel och vid temperaturer under sintringstemperaturen, upphettas pulverformigt råmaterial, t. ex. slig, i en elektrisk motståndsugn och under inverkan av genom elektrolys erhållet väte.

Förfaringsättet blir synnerligen ekonomiskt då vätgasen erhålles som biprodukt t. ex. vid elektrolys av klorkalium eller vid elektrolys av vatten, varjämte så erhållen vätgas är fri från föroreningar, under det att hittills vattengas, generatorgas eller koloxid kommit till användning vid ugnsprocesserna för jårnsvampsframställningen, vilka gaser emellertid äro uppblandade antingen med från atmosfäriska luften härrörande kväve eller med andra från koksen eller kolet härrörande föro reningar.

Klass J7- A£o 4 477 3. H. Gockcl , Neuwied,

Valsad järnbalk för gallerverkskonstruktioner eller såsom inlägg i armerad betong.

Balkens liv är försett med slitsar och genom utdragning på tvären förvandlat till en nitlös gallerbalk, varvid slitsarna förlöpa i på varandra fö[jande rader omväxlande med motsatt snedställning i förhållande till balkens längdaxel och i form av brutna linjer.

Sedan balkens liv utdragits erhåller man sålunda en gallerformad balk med rutformiga öppningar, varvid förbindelsepartierna trots en betydlig ökning av balkhöjden blott påverkas i mycket ringa grad av sträckningen. Balken blir bärkraftig och av ringa vikt.

Klass 40. N.o 44796. A. Leffler , Djursholm.

Sätt att avtenna vitblecksavfall.

Vitblecksavfallet behandlas med stark klorvätelösning lämp ligen med tillsats av ett oxidalionsmedel såsom chilesalpeter i roterande trummor, varvid syralösniugen användes i så små

mängder i förhållande till vitblecksavfallet, att detta blott fuktas av syralösningen.

På 100 kg bleckavfall användes lämpligen 10 a 15 liter salt syra med sp. vikt i.>8 och med en tillsats av 1 kg chilesalpeter. Tennsaltlösningen erl ålles i koncentrerad form, varigenom vinnes att vfd fällning med zink tennsvanp bildas utan nämnvärd oxidbildning.

Klass 46. A’\o 44801. H. K. Moren , Bofors.

Exploslonsmotor.

p

Vid sådana två- eller fyrtaktexplosionsmotorer, vilka bestå av ett en eller flera cylindrar innehållande cylinderblock, vridbart lagrat i förhållande till en genom i kolven eller kolvarna upptagna rännor framdragen vevslängsaxel, den anordningen, att cyhnderblocket är omgivet av en kring detsamma vridbart lagrad kraftdriven cylinderslid, föisedd med ett antal öppningar genom \ilka cylinderrummet eller cylinderrummen med lämpliga tidsintervaller säties i förbindelse med i stativet anordnade fasta bränsletillförsel- och gasavloppskaualer resp. tändstift.

Klass 46. No 44803. U. B. F. Ekström, Filipstad.

Tändstift för explosionsmotorer.

Elektroderna äro anbragta i en ebonitmassa, som är löstagbart monterad, så att den kan uttagas och utbytas mot en ny, när elektroderna äro förbrända eller förstörda. Ebonitmassan kan vara anordnad i en huv, som är fastskruvad å ett strömledareu innehållande porslinshuvud.

Klass 53. N:o 44742. C. J. A. Rydberg , Köpenhamn.

Apparat för framställning av margarin.

För kristallisering av emulsionen avsedda invändigt avkylda, ihåliga kroppar äro inbyggda i den i övrigt icke avkylda, roterande emulgeriugsapparaten i form av excentriskt i denna anordnade ältmngsvalspar.

Klass 75. N:o 44783. F. C. Ucar , Madrid.

Anordning för pulverisering av smältande metaller medelst elektrisk ljusbåge anordnad med likström, en eller

flerfasström.

Elektroderna, av vilka åtminstone den ena utgöres av den metall som skall smältas, lämpligen i form av en metalltråd, som kan successivt frammatas, äro så anbragta, att de icke komma i beröring med varandra, varjämte icke oxiderande gas tillförande organ äro riktade emot den i ljusbågen smältande elektroden på sådant sätt, att gasströmmarna endast snudda vid den smältande elektrodens yta.

Gasströmmen pulveriserar den smälta metallen å elektroden och kastar den mot ett lämpligt föremål eller kropp, på vars yta sålunda bildas en metallisk hinna med olika egenskaper och en större eller mindre adhesion beroeude på ytans beskaf fenhet.

Klass 76. N.-o 44815. C. G. Haubold j:or G. tn. b. //., Chemnitz.

Anordning vid inrättningar för fuktning av spinnpappersremsor under deras upplindning.

Vid med roterande borste och mot densamma anliggande inställbar avstrykningslist arbetande inrättning för fuktning av i remsor skurna pappersbanor under deras upplindning, är avstrykningslisten så anordnad, att dess läge utefter borstens omkrets förändras successivt under inverkan av pappersrullens tilltagande storlek under upplindningen.så att de vid avstrykningen mot pappersrullen kastade vattenpartiklarna alltid komma att riktas mot rullens mitt och papperet därigenom att fuktas likformigt under heia upplindningen.

Klass 78. N.-o 44721. J. B. Holmberg , Avesta.

Sprängämne

Sprängämnet innehåller de för sådana kända ämnena amtrouiumperklorat, kisel och trämjöl i följande proportioner: 74 — 78 viktsprocent ammoniumperklorat, 16 — 22 viktsprocent kisel och 4 — 6 viktsproceut trämjöl. I dessa proportioner skall bland ningen giva ett sprängämne, som med stor sprängkraft förenar största möjliga stötsäkerhet och oföränderlighet vid lörvaring,
