anordning. Såväl väggar som tak äro utförda av 4,7 och 5,0 mm:s plåt å vinkeljärnsspant på i regel 50 cm:s avstånd. För att hindra väggarnas utböjning är runt hela klockan fäst en ram i form av en nitad U-balk, mot vilken spanten stöda och som själv i sin tur stöder mot

Tnäntkton -

konstruktionsdetaljerna, äro först att nämna de s. k. luftslussarna, genom vilka förbindelsen mellan den yttre luften och arbetskammaren äger rum. Liksom en vanlig sluss under drift ömsevis sättes i förbindelse med högvattenytan ovanför och lågvattenytan nedanför densamma ge

/Ve c/s/r

I Tvdrstkf/on vd nedifanioctenuL

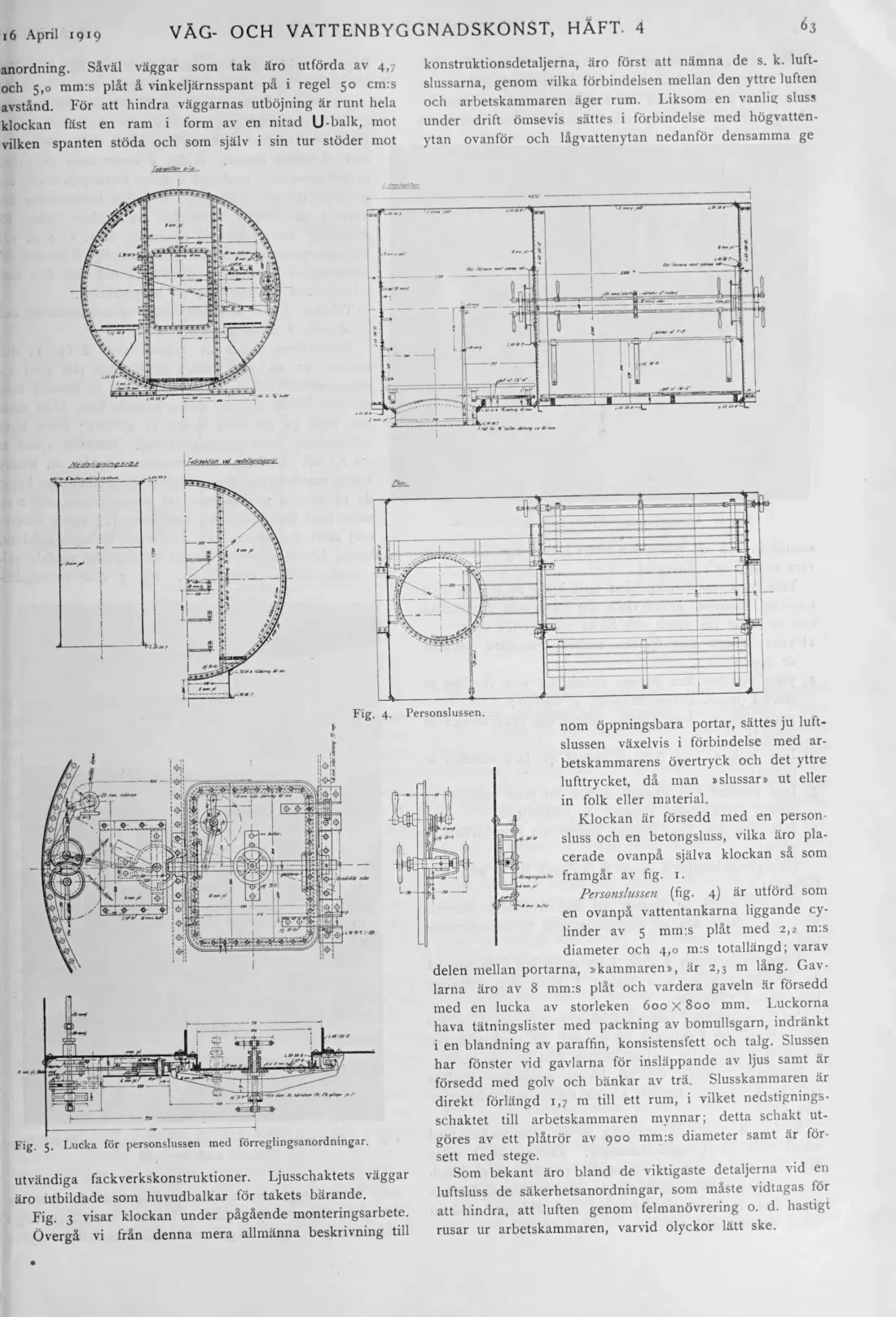

Fig. 4. Personslussen.

— —

A Linm-Of

<Pb »*>

Fig. 5. Lucka för personslussen med förreglingsanordningar.

utvändiga fackverkskonstruktioner. Ljusschaktets väggar äro utbildade som huvudbalkar för takets bärande.

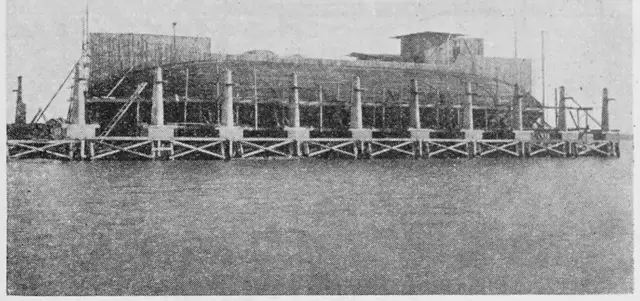

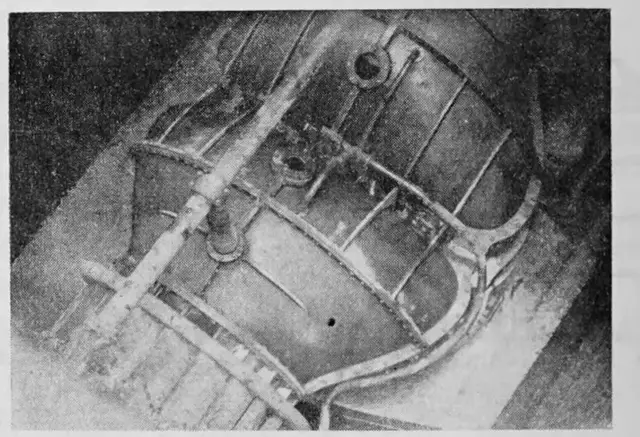

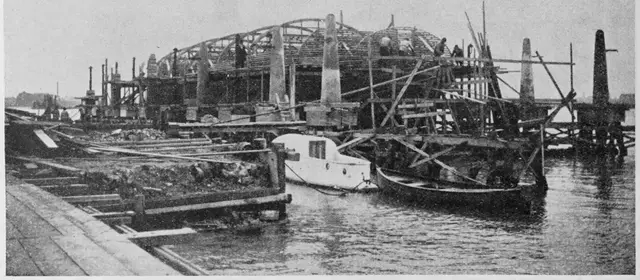

Fig. 3 visar klockan under pågående monteringsarbete. Övergå vi från denna mera allmänna beskrivning till

nom öppningsbara portar, sättes ju luftslussen växelvis i förbindelse med arbetskammarens övertryck och det yttre lufttrycket, då man »slussar» ut eller in folk eller material.

Klockan är försedd med en personsluss och en betongsluss, vilka äro placerade ovanpå själva klockan så som framgår av fig. 1.

Personslussen (fig. 4) är utförd som en ovanpå vattentankarna liggande cylinder av 5 mm:s plåt med 2,2 m:s diameter och 4,0 m:s totallängd; varav delen mellan portarna, »kammaren», är 2,3 m lång. Gavlarna äro av 8 mm:s plåt och vardera gaveln är försedd med en lucka av storleken 600 x 800 mm. Luckorna hava tätningslister med packning av bomullsgarn, indränkt i en blandning av paraffin, konsistensfett och talg. Slussen har fönster vid gavlarna för insläppande av ljus samt är försedd med golv och bänkar av trä. Slusskammaren är direkt förlängd 1,7 m till ett rum, i vilket nedstigningsschaktet till arbetskammaren mynnar; detta schakt utgöres av ett plåtrör av 900 mm:s diameter samt är försett med stege.

Som bekant äro bland de viktigaste detaljerna vid en luftsluss de säkerhetsanordningar, som måste vidtagas för att hindra, att luften genom felmanövrering o. d. hastigt rusar ur arbetskammaren, varvid olyckor lätt ske.
