kemiskt laboratorium med mörkrum. Dessutom finnes i denna våning två hörsalar, vardera tör 60 ahörare, jämte preparationsrum och rum för samlingar.

De i våningen 2 tr. upp förlagda laboratorierna äro till antalet fyra och avsedda för den teoretiska elektro¬

teknikens olika grenar, elektricitetslära, elektrisk mätteknik samt telegrafi och telefoni. Mellan tva av salarna ligger även ett tillhörande mindre maskinrum för motorgeneratorer. I samma våning är den största av institutionens hörsalar belägen. Denna är utförd med \älvt tak samt har blivit utsmyckad med en allegorisk takmålning, bekostad av Asea. Åhörareplatserna äro till antalet 240 och amfiteatraliskt anordnade med så stark stigning, att ett rymligt kapprum kunnat anordnas under de översta åhörareplatserna.

huvudström källor.

Ehuru det för undervisningen skulle vara mycket värdefullt, om högskolan hade kunnat utrustas med sitt eget elektricitetsverk, har det dock visat sig nödvändigt att avstå från den ursprungliga tanken att anlägga ett sådant. Grundliga utredningar i frågan gåvo nämligen som resultat, att en uppgörelse med stadens elektricitetsverk om tillhandahållandet av elektrisk energi i form av likriktad ström vore för högskolan mera ekonomiskt än egen framställning av energien eller omvandling av från elektricitetsverket erhållen växelström till likström medelst en för ändamålet inom högskolan anlagd omformarestation. Den för högskolans belysning, motordrift och laboratorieändamål i allmänhet erforderliga elektriska energien erhålles sålunda från stadens likströmsnät med en spänning av 2x220 volt. Inom den elektrotekniska institutionen användes dock i regeln omformad eller ackumulerad energi från nedan angivna, fast uppställda sekundära strömkällor för likström eller växelström.

A. Ackumulatorbatterier.

Stora batteriet. Detta består av 110 element av Ackumulator-fabriksaktiebolaget Tudors fabrikat, typ 1 12 för 108 amp. vid 3 timmars urladdning. Plåtarna äro mon-

TIDSKRIFT

terade i blyklädda träkärl, vilka i och för framtida utvidgningar hava en sådan storlek, att genom ökning av plåtarnes antal batteriets kapacitet kan fördubblas. Batteriet användes såsom bufferbatteri för 2X110 volt och är således ej försett med cellreglering. För erhållande av

konstant spänning måste det därför vid större belastningar arbeta parallellt med sin laddningsgenerator. Så snart förhållandena så medgiva, är det emellertid meningen att insätta ytterligare 10 element samt cellregulatorer med avståndsmanövrering i överensstämmelse med den ursprungligen uppgjorda planen.

Lilla batteriet. Detta är uppställt vid ackumulatorrummets ena kortvägg och består av 5 Tudor-element i blyklädda träkärl, typ Is 36 för 666 amp. timmars kapacitet vid 1 timmes urladd-, ning; den för batteriet tillåtna laddningsströmmen är 324 ampere.

B. Motorgeneratorer.

1 maskinhallen, Fig. 4, äro längs västra långväggen fast uppställda tre motorgeneratorer med tillhörande instrumenttavlor och i hallens sydöstra del är en mindre sådan placerad. Samtliga dessa maskinaggregat drivas norfrån stadens elektricitetsverk. De tre var och en av tre direkt sammankopptvå för likström och en för trefasström — monterade å gemensam bottenplatta.

Motorgenerator /, som har sin plats omedelbart innanför maskinhallens huvudentré, är sasom gava överlämnad a\ Luth & Roséns Elektr. A. -B. och består av tvåpoliga likströmsmotorer för 440 volt, vilka kunna serie- eller parallellkopplas, samt en 4-polig trefasgenerator, vars ankarlindningar kunna triangel- eller stjärnkopplas. För att generatorn utan besvärande deformering a.v spänningskurvan även skall kunna arbeta enfasigt äro polerna försedda med dämplindning. Då motorerna ga parallellkopplade, är aggregatets normala varvtal 1 500 och frekvensen sålunda 50. Generatorns spänning är då 220 resp. 380 volt och den effekt som kan uttagas är 36 kV A. Genom motorernas avshuntning kan hastigheten höjas med 50%. Seriekopplas motorerna blir den normala frekvensen 25 och effekten kan då uppgå till 18 kYA. Inkopplas motorerna på 2X110 volts systemet kan en frekvens av 12,5 erhållas, eller med någon shuntning även 15 perioder pr sek (banfrekvens). Generatorns en faseffekt är c; a 2 3 av dess trefaseffekt.

För bestämning av läckreaktansen är generatorn försedd med en del mäthärvor, inlagda på skilda ställen. Aggregatet är avsett att lämna enfasström för drivandet av enfas-kommutatormotorer samt för högspänningslaboratoriets transformatorer. För att i senare fallet få överslagsfenomenen kraftiga bör aggregatet vid överslag något så när kunna hålla sig uppe i hastigheten utan allt för stora påfrestningar å motorerna och ledningsnätet. Bottenplattan är därför försedd med en förlängning för en extra lagerbock i och för anbringande av ett svänghjul.

Ankaret i den ena motorn är utfört med våglindning,

malt med ström förstnämnda bestå lade maskiner —

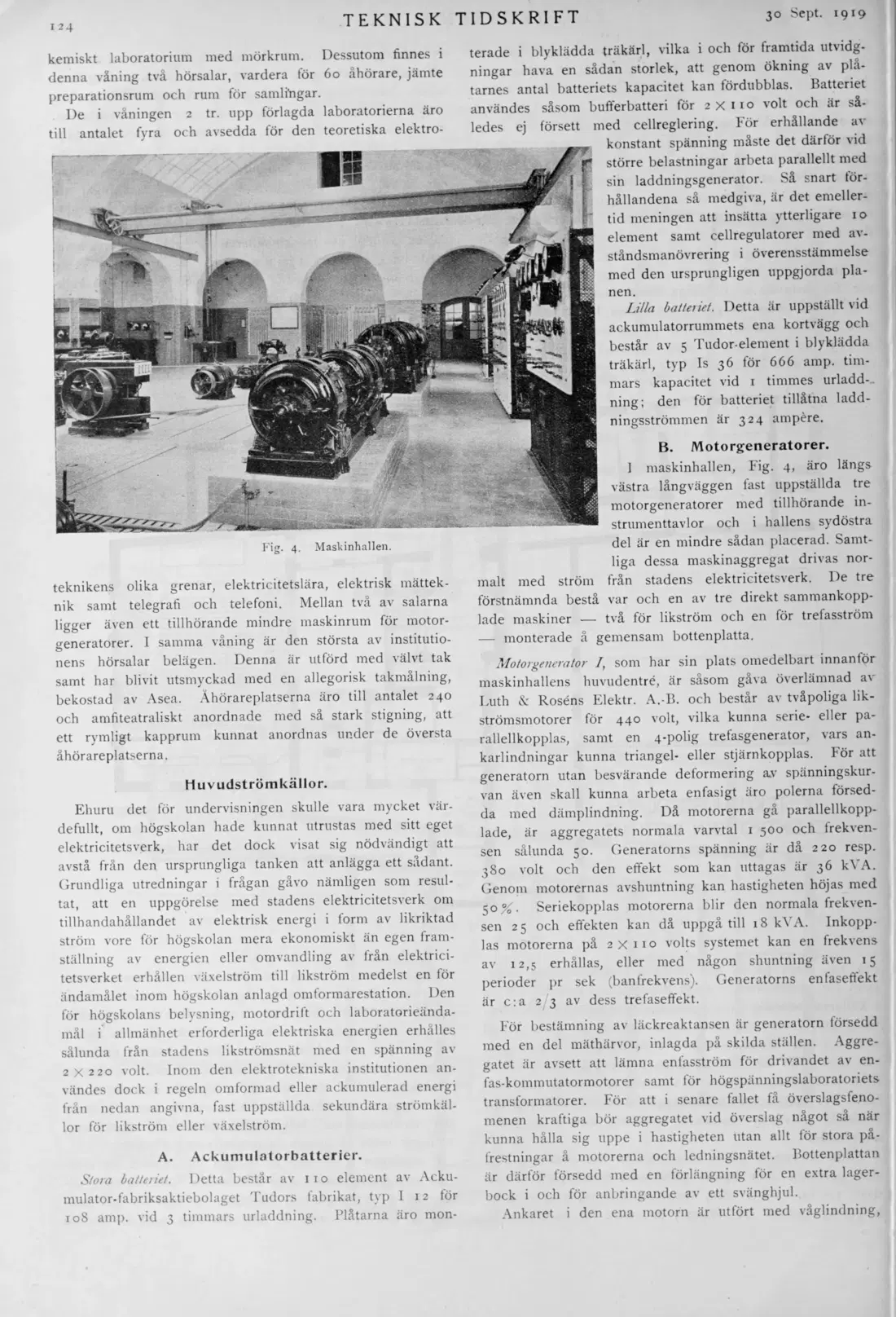

Fig. 4. Maskinhallen.
