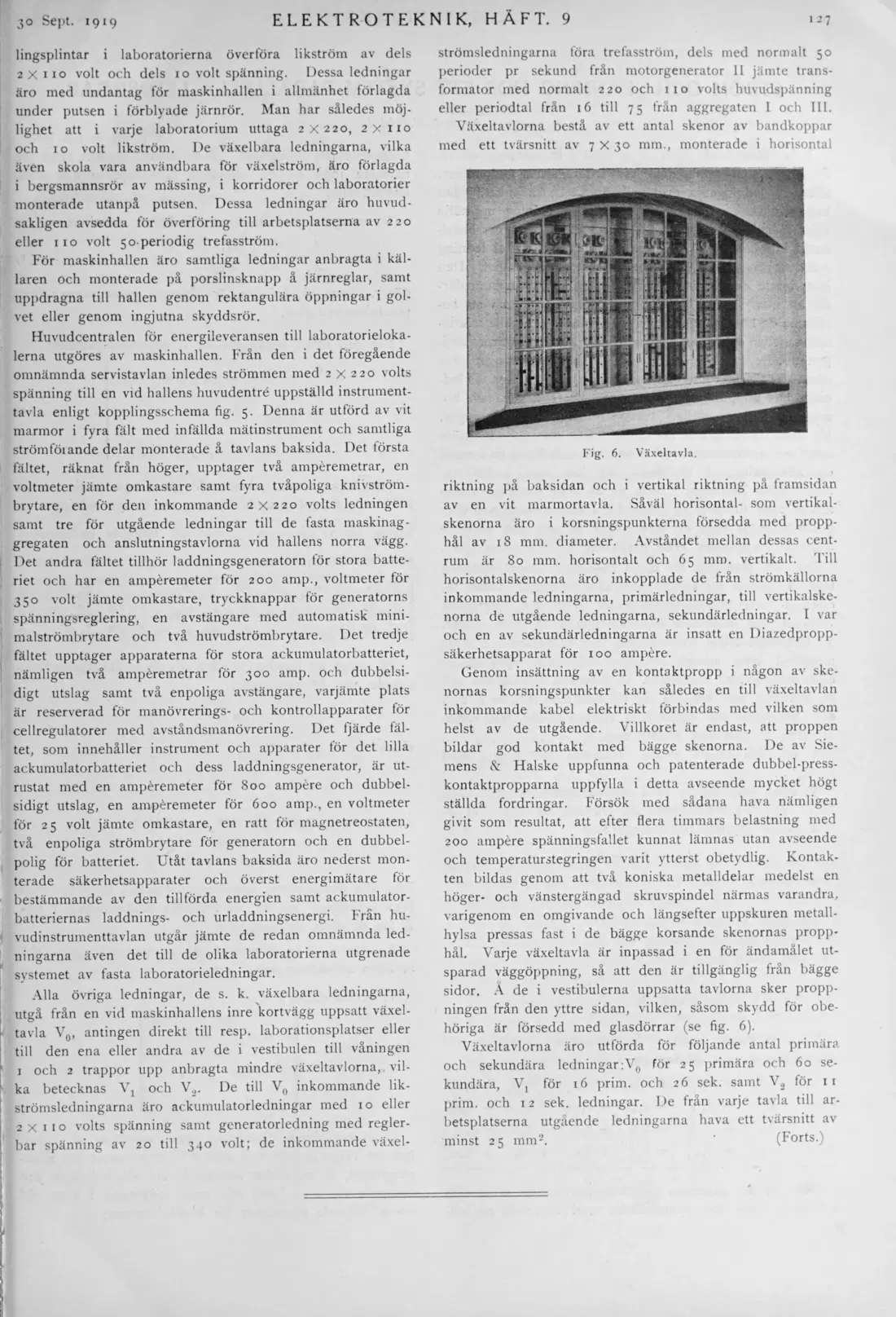

lingsplintar i laboratorierna överföra likström av dels 2 X 1 10 volt och dels xo volt spänning. Dessa ledningar äro med undantag för maskinhallen i allmänhet förlagda under putsen i förblyade järnrör. Man har således möjlighet att i varje laboratorium uttaga 2x220, 2x110 och 10 volt likström. De växelbara ledningarna, vilka även skola vara användbara för växelström, äro förlagda

1 bergsmannsrör av mässing, i korridorer och laboratorier monterade utanpå putsen. Dessa ledningar äro huvudsakligen avsedda för överföring till arbetsplatserna av 220 eller 110 volt 5operiodig trefasström.

För maskinhallen äro samtliga ledningar anbragta i källaren och monterade på porslinsknapp å järnreglar, samt uppdragna till hallen genom rektangulära öppningar i golvet eller genom ingjutna skyddsrör.

Huvudcentralen för energileveransen till laboratorielokalerna utgöres av maskinhallen. Från den i det föregående omnämnda servistavlan inledes strömmen med 2 x 220 volts spänning till en vid hallens huvudentré uppställd instrumenttavla enligt kopplingsschema fig. 5. Denna är utförd av vit marmor i fyra fält med infällda mätinstrument och samtliga strömföi ande delar monterade å tavlans baksida. Det första fältet, räknat från höger, upptager två ampéremetrar, en voltmeter jämte omkastare samt fyra tvåpoliga knivströmbrytare, en för den inkommande 2x220 volts ledningen samt tre för utgående ledningar till de fasta maskinaggregaten och anslutningstavlorna vid hallens norra vägg. Det andra fältet tillhör laddningsgeneratorn för stora batteriet och har en ampéremeter för 200 amp., voltmeter för 350 volt jämte omkastare, tryckknappar för generatorns spänningsreglering, en avstängare med automatisk minimalströmbrytare och två huvudströmbrytare. Det tredje fältet upptager apparaterna för stora ackumulatorbatteriet, nämligen två ampéremetrar för 300 amp. och dubbelsidigt utslag samt två enpoliga avstängare, varjämte plats är reserverad för manövrerings- och kontrollapparater för cellregulatorer med avståndsmanövrering. Det fjärde fältet, som innehåller instrument och apparater för det lilla ackumulatorbatteriet och dess laddningsgenerator, är utrustat med en ampéremeter för 800 ampére och dubbelsidigt utslag, en ampéremeter för 600 amp., en voltmeter för 25 volt jämte omkastare, en ratt för magnetreostaten, två enpoliga strömbrytare för generatorn och en dubbelpolig för batteriet. Utåt tavlans baksida äro nederst monterade säkerhetsapparater och överst energimätare för bestämmande av den tillförda energien samt ackumulatorbatteriernas laddnings- och urladdningsenergi. Från huvudinstrumenttavlan utgår jämte de redan omnämnda ledningarna även det till de olika laboratorierna utgrenade systemet av fasta laboratorieledningar.

Alla övriga ledningar, de s. k. växelbara ledningarna, utgå från en vid maskinhallens inre kortvägg uppsatt växel-

l tavla V0, antingen direkt till resp. laborationsplatser eller till den ena eller andra av de i vestibulen till vaningen

' 1 och 2 trappor upp anbragta mindre växeltavlorna,, vil¬

ka betecknas Vx och V2. De till V0 inkommande likströmsledningarna äro ackumulatorledningar med 10 eller

2 x 1 1 o volts spänning samt generatorledning med reglerbar spänning av 20 till 340 volt; de inkommande växel-

_

- —

t

1 27

strömsledningarna föra trefasström, dels med normalt 50 perioder pr sekund från motorgenerator II jämte transformator med normalt 220 och 1 10 volts huvudspänning eller periodtal från 16 till 75 från aggregaten I och III.

Växeltavlorna bestå av ett antal skenor av bandkoppar med ett tvärsnitt av 7 X 30 mm., monterade i horisontal

Fig. 6. Växeltavla.

riktning på baksidan och i vertikal riktning på framsidan av en vit marmortavla. Såväl horisontal- som vertikalskenorna äro i korsningspunkterna försedda med propphål av 18 mm. diameter. Avståndet mellan dessas centrum är 80 mm. horisontalt och 65 mm. vertikalt. Till horisontalskenorna äro inkopplade de från strömkällorna inkommande ledningarna, primärledningar, till vertikalskenorna de utgående ledningarna, sekundärledningar. I var och en av sekundärledningarna är insatt en Diazedproppsäkerhetsapparat för 100 ampére.

Genom insättning av en kontaktpropp i någon av skenornas korsningspunkter kan således en till växeltavlan inkommande kabel elektriskt förbindas med vilken som helst av de utgående. Villkoret är endast, att proppen bildar god kontakt med bägge skenorna. De av Siemens & Halske uppfunna och patenterade dubbel-presskontaktpropparna uppfylla i detta avseende mycket högt ställda fordringar. Försök med sådana hava nämligen givit som resultat, att efter flera timmars belastning med 200 ampére spänningsfallet kunnat lämnas utan avseende och temperaturstegringen varit ytterst obetydlig. Kontakten bildas genom att två koniska metalldelar medelst en höger- och vänstergängad skruvspindel närmas varandra, varigenom en omgivande och längsefter uppskuren metallhylsa pressas fast i de bägge korsande skenornas propphål. Varje växeltavla är inpassad i en för ändamålet utsparad väggöppning, så att den är tillgänglig från bägge sidor. Å de i vestibulerna uppsatta tavlorna sker proppningen från den yttre sidan, vilken, såsom skydd för obehöriga är försedd med glasdörrar (se fig. 6).

Växeltavlorna äro utförda för följande antal primära och sekundära ledningar :V0 för 25 primära och 60 sekundära, Vy för 16 prim. och 26 sek. samt V2 för 11 prim. och 12 sek. ledningar. De från varje tavla till arbetsplatserna utgående ledningarna hava ett tvärsnitt av minst 25 mm2. ' (Forts.)
