Värmet
388
en särskild kondensator, hvarpå han konstruerade täckta cylindrar, så att ångan kunde verka växelvis på ena eller andra sidan af pi-s tonen.

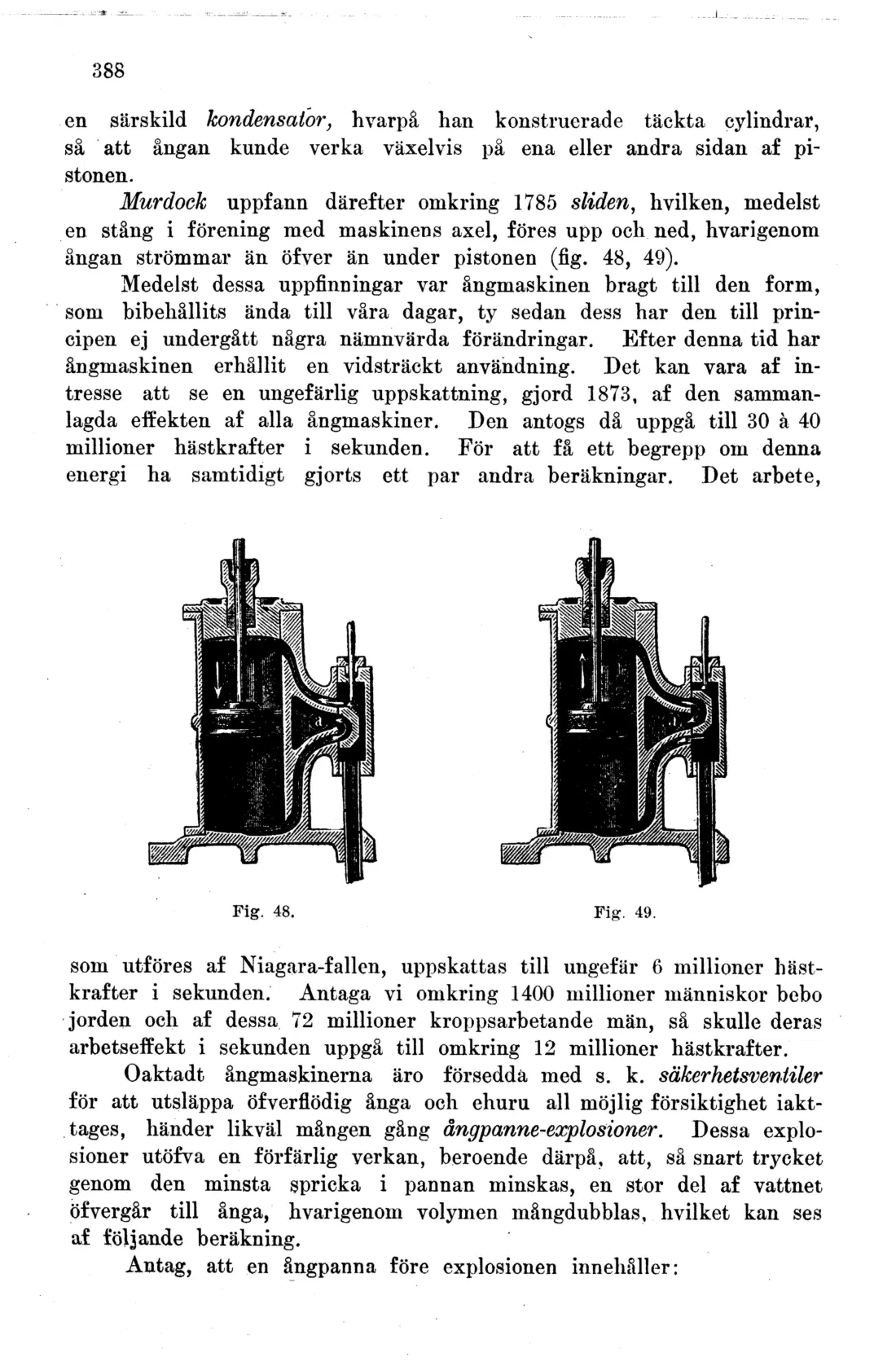

Murdock uppfann därefter omkring 1785 sliden, hvilken, medelst en stång i förening med maskinens axel, föres upp och ned, hvarigenom ångan strömmar än öfver än under pistonen (fig. 48, 49).
Medelst dessa uppfinningar var ångmaskinen bragt till den form, som bibehållits ända till våra dagar, ty sedan dess har den till principen ej undergått några nämnvärda förändringar. Efter denna tid har ångmaskinen erhållit en vidsträckt användning. Det kan vara af intresse att se en ungefärlig uppskattning, gjord 1873, af den sammanlagda effekten af alla ångmaskiner. Den antogs då uppgå till 30 å 40 millioner hästkrafter i sekunden. För att få ett begrepp om denna energi ha samtidigt gjorts ett par andra beräkningar. Det arbete,
Fig. 48.
Fig. 49.
som utföres af Niagara-f allén, uppskattas till ungefär 6 millioner hästkrafter i sekunden. Antaga vi omkring 1400 millioner människor bebo jorden och af dessa 72 millioner kroppsarbetande män, så skulle deras arbetseffekt i sekunden uppgå till omkring 12 millioner hästkrafter.
Oaktadt ångmaskinerna äro försedda med s. k. säkerhetsventiler för att utsläppa öfverflödig ånga och ehuru all möjlig försiktighet iakttages, händer likväl mången gång ångpanne-explosioner. Dessa explosioner utöfva en förfärlig verkan, beroende därpå, att, så snart trycket genom den minsta spricka i pannan minskas, en stor del af vattnet öfvergår till ånga, hvarigenom volymen mångdubblas, hvilket kan ses af följande beräkning.
Antag, att en ångpanna före explosionen innehåller:
