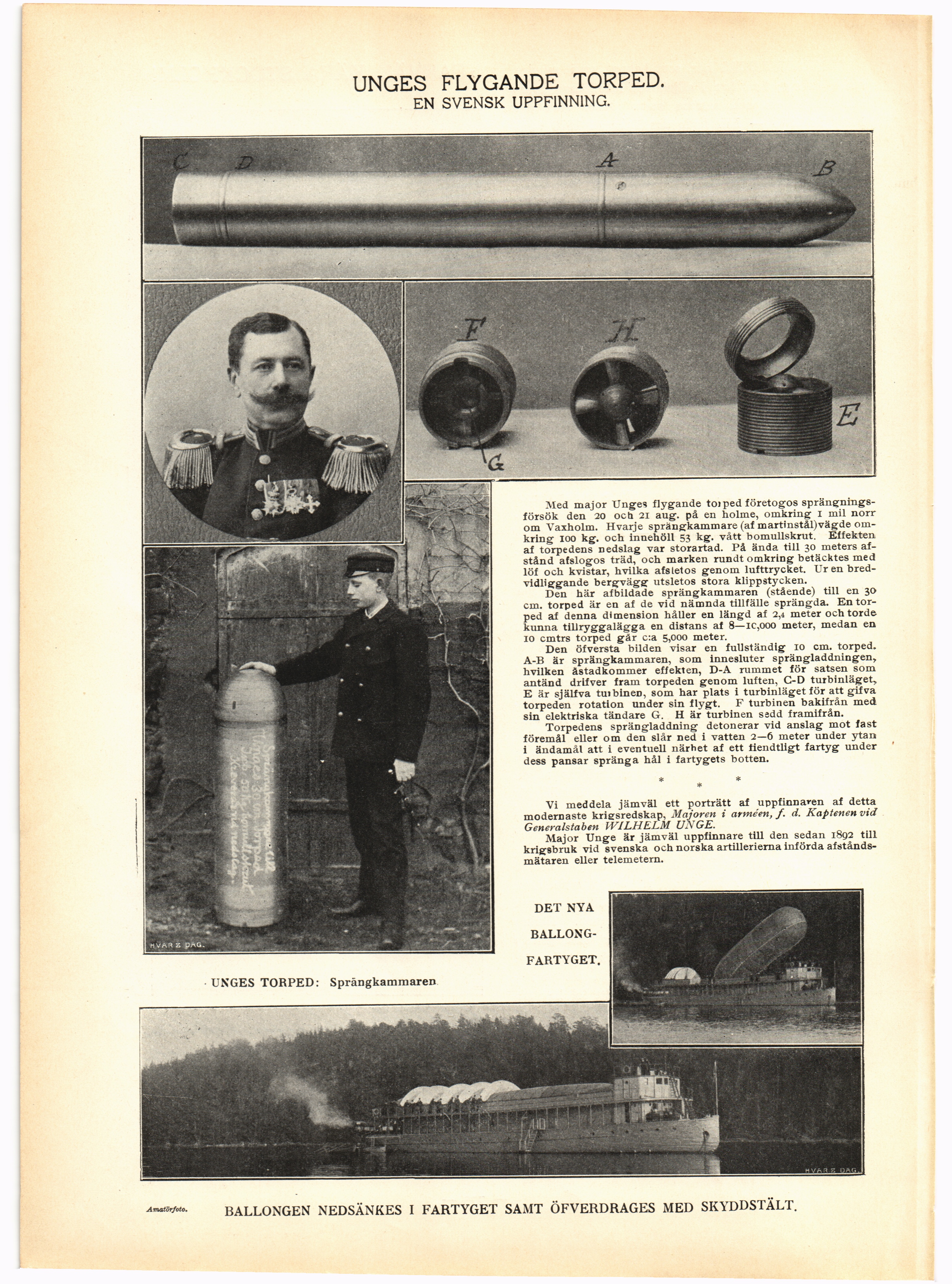

UNGES FLYGANDE TORPED.
en svensk uppfinning.
Med major Unges flygande toiped företogos sprängningsförsök den 20 och 21 aug. på en holme, omkring i mil norr om Vaxholm. Hvarje sprängkammare (af martinstål)vägde omkring 100 kg. och innehöll 53 kg. vått bomullskrut. Effekten af torpedens nedslag var storartad. På ända till 30 meters afstånd afslogos träd, och marken rundt omkring betäcktes med löf och kvistar, hvilka afsletos genom lufttrycket. Ur en bred-vidliggande bergvägg utsletos stora klippstycken.
Den här afbildade sprängkammaren (stående) till en 30 cm. torped är en af de vid nämnda tillfälle sprängda. En torped af denna dimension håller en längd af 2,4 meter och torde kunna tillryggalägga en distans af 8—ic,ooo meter, medan en 10 cmtrs torped går c:a 5,000 meter.
Den öfversta bilden visar en fullständig 10 cm. torped. A-B är sprängkammaren, som innesluter sprängladdningen, hvilken åstadkommer effekten, D-A rummet för satsen som antänd drifver fram torpeden genom luften, C-D turbinläget, E är själfva tuibinen, som har plats i turbinläget för att gifva torpeden rotation under sin flygt. F turbinen bakifrån med sin elektriska tändare G. H är turbinen sedd framifrån.
Torpedens sprängladdning detonerar vid anslag mot fast föremål eller om den slår ned i vatten 2—6 meter under ytan i ändamål att i eventuell närhet af ett fiendtligt fartyg under
dess pansar spränga hål i fartygets botten.
* *
Vi meddela jämväl ett porträtt af uppfinnaren af detta modernaste krigsredskap, Majoren i arméen, f. d. Kaptenen vid Generalstaben WILHELM UNGE.
Major Unge är jämväl uppfinnare till den sedan 1892 till krigsbruk vid svenska och norska artillerierna införda afstånds-mätaren eller telemetern.
DET NYA [-BALLONGFARTYGET.-] {+BALLONG- FARTYGET.+}
UNGES TORPED: Sprängkammaren
Amatörfoto. BALLONGEN NEDSÄNKES I FARTYGET SAMT ÖFVERDRAGES MED SKYDDSTÄLT.
